防霜型磁翻板液位計

     防霜型磁翻板液位計結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。

     磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。

     根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。

     根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。

防霜型磁翻板液位計技術參數

1測量范圍：300~6000mm

2精確度：指示±10mm

3測量原理：浮力原理、磁耦合傳感技術

4測量介質：各種液體及腐蝕、易燃易爆液體介質

5輸出形式：現場顯示、報警、變送器輸出

6工作壓力：≤6.3Mpa

7介質溫度：≤450℃

8介質密度：≥0.6g/cm3

9介質粘度：≤0.15pa·s

10材質：各種牌號不銹鋼、PVC等

11連接方式：法蘭DN20、DN25

12安裝方式：側裝

特點

·高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)。

·各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。

·現場指示、信號遠傳(4~20mA)、一機多能。

·顯示器以紅色指示液位，直觀、醒目。

·測量范圍大、全過程測量無盲區。

·顯示器與被測介質完全隔離，安全、可靠。

可選配報警器、變送器：

·GB型液位報警器(干簧管)

·VB型液位報警器(微動開關式)

·YB型液位報警器(隔爆式)

·BP型液位變送器(本安型)

·TR型液位變送器(靜壓式)

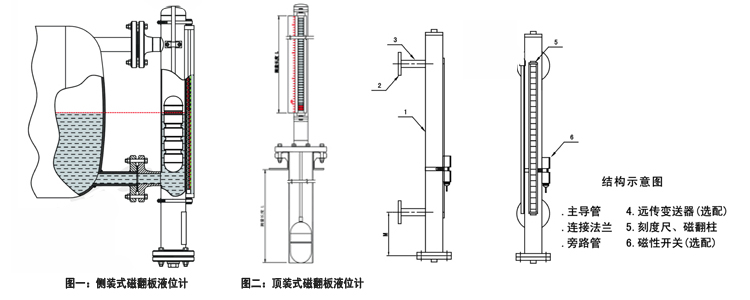

磁翻板液位計結構圖：

結構特點：

    l、基本型

    液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。

    2、上下限開關輸出

    利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現ON-OFF控制或報警。

    3、電遠傳

    在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
