不銹鋼磁翻板液位計

    不銹鋼磁翻板液位計多用于檢測各種塔、罐、槽、球形容器和鍋爐等設備的液位，可以在高密封、防泄漏和高壓、高溫、腐蝕條件下進行液位測量，具有安全可靠的特點。它彌補了玻璃板(管)式液位計指示不清晰、易破碎等不足，不受高、低溫度劇變的影響，不需多組液位計組合。全過程測量無盲區，顯示醒目、讀數直觀、且測量范圍大。現場指示部分由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管、板式液位計具有更高的可靠性、安全性、**性、實用性。側裝式磁翻柱液位計的-顯著特點是液體介質與指示器完全隔離、所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界面的上、下限液位報警、控制或聯鎖。該系列側裝式磁翻柱液位計適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

安裝：

1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。

2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。

3、打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。

★  不銹鋼磁翻板液位計特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力：真空~42MPa，密度-低可達0.459cm3；

   ● 工作溫度：-190~+425℃；

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；

★  適用范圍

     磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。

★  附加功能選項

  ●  可選配單刀單擲(SPST)、單刀雙擲(SPDT)無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

  ● 可選配二線制磁致伸縮或電容式液位傳感器,輸出4-20mADC,實現高精度、連續測量與控制;

  ● 液位計工藝接口形式選擇;

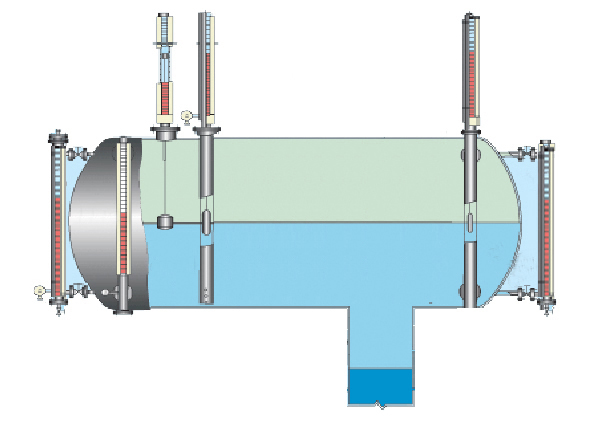

  ● 液位計頂部和底部結構形式選擇;

  ● 輸出4~20mADC可帶HART協議;

結構原理

1、基本型液位計

    液位計以磁性浮子為測量元件，浮子在測量管內隨液位變化而上、下浮動，通過磁耦合作用，驅動指示器內紅、藍指示管翻轉180°。液位上升時，指示管由藍色或白色轉為紅色；下降時，由紅色轉為藍色或白色，從而實現液位的雙色顯示。當戒指溫度≥300℃時，采用白、藍色指示管。

2、報警器

     報警器由干簧管和防爆接線盒組成，緊固在測量管外側。報警器由磁性浮子驅動，輸出地報警開關信號傳遞給二次儀表，實現遠距離液位上、下限報警及燈光顯示。

3、變送器

      變送器由液位傳感器和轉換器兩部分組成。傳感器由裝在內徑20不銹鋼管內的若干干簧管和電阻組成，緊固在測量管外側。轉換器由電子模塊組成，安裝在傳感器的接線盒內。

     傳感器通過磁性浮子的耦合作用，將液體的變化轉換成電阻阻值的大小，經轉換器轉換為4~20mA.DC標準電流信號，送給二次儀表，實現遠距離液位數/模顯示。

不銹鋼磁翻板液位計選型表：

訂貨須知：

1、型號規格

2、被測介質各稱和密度

3、工作壓力

4、工作溫度

5、測量范圍

6、連接法蘭（標準）

7、配套儀表

8、特殊要求
