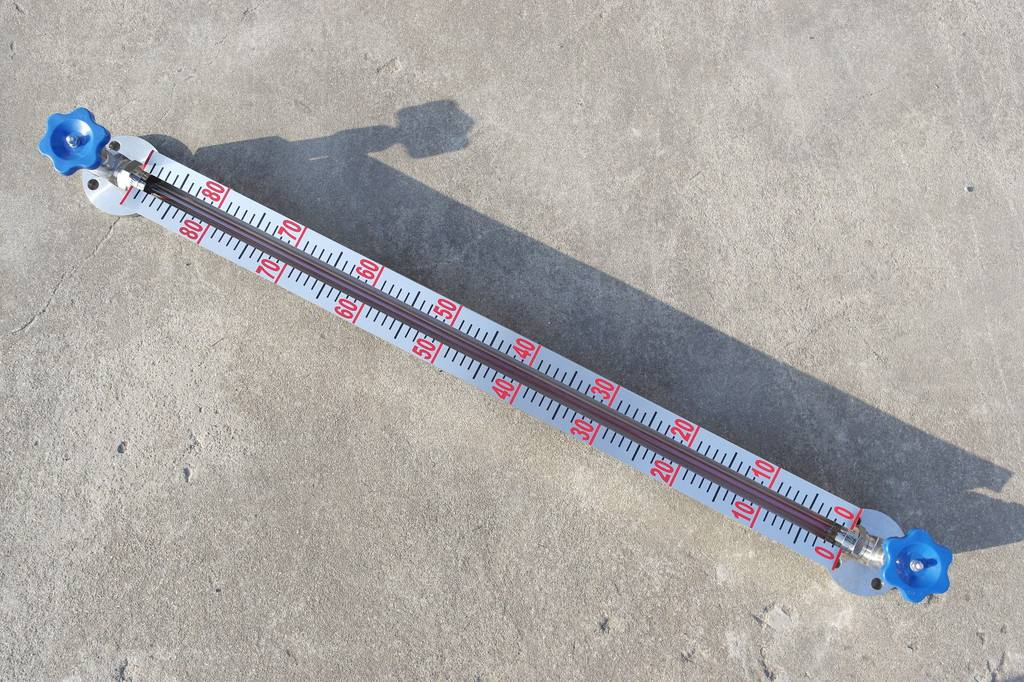

玻璃管液位計是在儀表上下閥門均裝有連接法蘭，法蘭接頭與被測容器焊接在一起而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的 材質。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。HG5-玻璃管式液位計標準等同于原化工部標準定型產品《玻璃管液位計》HG21592-95。
結構原理
液位計上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。
儀表兩端均裝有針形閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
主要技術參數
測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤100。C（高于100。C也可非標定作）
連接法蘭標準：HGJ46-91 PN1.6 DN20突面（也可由用戶自定義）
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2”外螺紋
鋼球自封壓力：≥0.2MPa

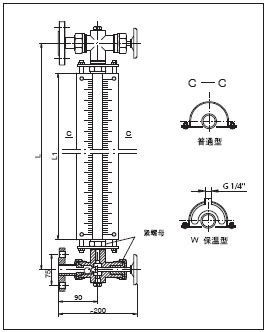

安裝中心距L和標尺刻度L1的關系
L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
| 玻璃管液位計技術特點 | |||||||||||||
|
選型
| XT-HG5 | 玻璃管液位計 | ||||
工作壓力（Mpa） | |||||
-01 | ＜1.6適用于玻璃管 | ||||
-02 | 2.5適用于石英管 | ||||
-03 | 4.0適用于石英管 | ||||
-04 | 6.3適用于石英管 | ||||
材 質 | |||||
-01 | 304 | ||||
-02 | 316 | ||||
-03 | 304+F4 | ||||
中心距L | |||||
玻璃管液位計型號和標記標準系列
名 稱 | 標 準 號 | 型號 標志 | 規 格(mm) |
液位計 | HG5-227-80 | DA I PN1.6 | 300 500 600 800 1000 1200 1400 1700 2000 |
液位計 | HG5-227-80 | DB I PN1.6 | |
液位計 | HG5-227-80 | DA II PN1.6 | |
液位計 | HG5-227-80 | DB II PN1.6 | |
液位計 | HG5-227-80 | WA I PN1.6 | |
液位計 | HG5-227-80 | WB I PN1.6 | |
液位計 | HG5-227-80 | WA II PN1.6 | |
液位計 | HG5-227-80 | WB II PN1.6 | |
液位計針形閥 | HG5-227-80 | (上)A I B I PN1.6 | |
液位計針形閥 | HG5-227-80 | (下)A I B I PN1.6 | |
液位計針形閥 | HG5-227-80 | (上)A II B II PN1.6 | |
液位計針形閥 | HG5-227-80 | (下)A II B II PN1.6 |
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭
●訂貨時請提供下列數據：●型號規格●測量范圍(中心距L)●工作壓力●工作溫度●材質要求
