GPRS無線遠傳電磁流量計

      GPRS無線遠傳電磁流量計秉承原電磁流量計所有優點及功能外支持GPRS無線通訊。僅需要一張開通GPRS無線上網功能的手機卡，無需外接其他模塊設備就可輕松登錄Internet與遠程計算機建立連接，支持組態王，可以方便地實現遠程監視電磁流量計的瞬時流量、瞬時流速、流量百分比、流體電導比、正向累積值、反向累積值、報警狀態等數據。具有斷線自動連接功能，支持動態IP地址。
特點：
1、采集傳輸一體化，提高了系統可靠性，降低了成本；
2、內嵌看門狗，不死機，掉線自動恢復；
3、息遠程設置功能；
4、板載工業級GSM/GPRS通信模塊，方便用戶選擇GSM/GPRS組網方式；
5、提供用戶設置軟件，開放式接口，方便與組態軟件及其他軟件連接；
6、實時采集電磁流量計數據：包括瞬時流量、瞬時流速、流量百分比、流體電導比、正向累積值、反向累積值、報警狀態；
7、可通過手機方式修改轉換器的網絡參數；
8、支持組態王；
工作原理
      GPRS無線遠傳電磁流量計是利用法拉第電磁感應定律制成的，當導電液體沿測量管在交變磁場中做與磁力線垂直方向運動時，導電液體切割磁力線產生感應電勢，在與測量管軸線和磁力線相互垂直的管壁上安裝了一對電極，該電極把產生的感應電勢檢出。此感應電勢與流量成正比，測出該感應電勢就可導出通過傳感器的流量。此流量信號（感應電勢）輸入轉換器經放大轉換成與流量信號成正比的數字量信號，由此實現流量測量。

技術參數：

（一）流量計參數
公稱通徑：DN15~DN2600（DN150-DN2600可選插入式）
公稱壓力：0.6～4.0Mpa（特殊壓力可定制）
精度等級：0.3級、0.5級、1級
測量范圍：0.01～10m/s
測量介質（電導率）：＞20μs/cm
介質溫度：-10℃～160℃
環境溫度：-10℃～60℃
供電方式：3.6V/DC內置鋰電池供電，連續工作時間5～10年（可選24V、220V）
電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金，碳化鎢
襯里材料：聚四氟乙烯F4、聚全氟乙丙烯F46、聚氟合乙烯FS、聚氯丁橡膠、聚氨脂橡膠
連接方式：法蘭式、插入式、夾持式（可選）
結構形式：一體型、分體型（可選）
防護等級：IP68、IP65（可選）
顯示方式：LCD液晶顯示瞬時流量、流速、（壓力），正、反向累積總量和報警提示符
輸出信號：脈沖輸出0.0001-10m?/p，頻率輸出1-1000HZ任意設置（無源光耦輸出）
通訊方式：RS232/RS485接口，SMS短信形式數據包，GSM/GPRS無線數據遠傳（可選）；
（二）儀表參數
本儀表為LCD無線遠傳流量計大屏幕液晶顯示屏，兩行顯示，上排為十位累積流量顯示，*大顯示值9999999999，可交替顯示正、反向累積流量值，下排為五位瞬時流量顯示，*大顯示值99999，可交替顯示正、反向瞬時流量、流速、壓力值及報警提示符。
（三）無線參數
無線發射和接收電臺是采用雙向通信，集收發為一體，可以進行點對點通信，點對多點通信，靈活組網*多可達60個點，傳送距離*遠可以達到20KM。

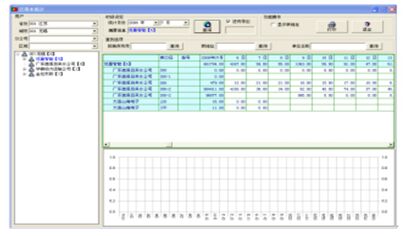

（四）遠程監控管理軟件系統
GPRS遠程監控管理軟件系統與帶遠傳功能的MSG型無線遠傳流量計配套，本系統不僅可以實現流量計數據的接受、存儲還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況。
1、可直接打印出查詢的所有數據；
2、可直接導出所有儀表的數據到計算機；
3、可直接看到所查詢儀表的流量曲線圖；
4、可直接打印出流量曲線圖；
5、可查看現場儀表的工作狀態及儀表是否有報警情況；
6、可以報表的形式顯示所有儀表每年、每月、每天的用水量；
7、可直接打印出報表；
8、可直接導出報表到計算機；
9、所有儀表的數據可直接備份到計算機；
10、可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據。

GPRS無線遠傳電磁流量計選型表：
