氫氟酸流量計

    氫氟酸流量計選用：鉑金電極，作為當前技術條件支持下應用*為**的流量計之一，自身檢定合格的基礎上，仍然會出現一定的計量誤差。為了在實踐工作中縮小這一誤差，提高電磁流量計的準確性，本文展開如下分析。
1、氫氟酸流量計的準確選型
   首先，需要實現對電磁流量計傳感器口徑的合理選擇：這一指標的選擇將對流體在管道中的流速大小產生決定性影響，同時也會對輸出電勢參數產生明顯影響。所以，在選擇電磁流量計的過程當中，并不是一定需要以連接工藝管道的口徑作為選擇指標，而應當根據實際的使用流量進行選擇。一般來說，在待安裝管道內部流體流動速度在1.5~3.0m/s區間情況下，傳感器的口徑需要與待安裝管道口徑保持一致，而在管道內部流體流動速度＜0.5m/s的情況下，則需要將儀表口徑控制在管道口徑以下標準。
   其次，為了適應不同介質的測量條件，比如流體介質的溫度、壓力、腐蝕性、磨損性等要求，要選用不同的內襯、電極材料。若傾向于耐磨損性能，則多建議選擇聚氨酯橡膠材料，若傾向于耐腐性能，則傾向于選擇聚四氟乙烯材料。
2、氫氟酸流量計合理安裝
   首先，從安裝管路要求的角度上來說，同初始校核時的數據而言，電極平面狀態下的流速分布已開始呈現出一定的差異。在此過程中，造成特殊流速分布的*主要指標就在于傳感器上游管道連接件的配置水平。若出現管道安裝方面的問題與缺陷，可能導致電磁流量計在其正常使用過程當中發生較為明顯的量值偏移問題。同時，從工程實際應用的角度上來說，傳感器前后直管段的安裝需要確保流速能夠在中心軸的參照下呈完全對稱型分布關系。這對確保電磁流量計作業準確性而言有重要價值。
   同時，值得注意的一點是：電磁流量計的準確性也可能受到測量管內導電流體電導率水平的影響。為了消除這一因素對電磁流量計準確性的不良影響，需要采取的措施為：若受到工程實際運行工況要求，需要在安裝有電磁流量計管道內部加入其他類型的介質，則介質對應的加入工作需要在電磁流量計安裝下游區段內進行。若受客觀因素影響，需要在上游加入介質，則需要盡量提高注入區域與電磁流量計安裝區域的間隔距離（基本控制要求為≥50*測量管道內徑），通過此種方式，確保在新介質加入下，流體經電磁流量計更加均勻與平穩。
   在對電磁流量計進行安裝過程當中，需要確保流量計測量管內部充滿流動流體。主要依據在于：在電磁流量計對管道內部流量水平進行測量過程當中，所獲取的主要因素包括電機斷面面積以及電機平面流動速度這兩個方面。以上兩項指標之積則為電磁流量計*終所顯示測量數值。所以，電磁流量計測量管只有在滿管狀態下才能夠確保所獲取數據的準確可靠。在水平安裝電磁流量計的過程中，需要將流量計至于管道*底部。在此基礎之上，針對氣體-液體混合或固體-液體混合的管道而言，除需要按照以上方式進行安裝以外，還需要以傾斜姿態放置流量計，避免混項流當中的氣體或固體出現分離，影響測量的準確性。需要做好在電磁流量計安裝過沖當中接地以及接液方面的工作。在應用電磁流量計對管道內部流體流動速度進行測量的過程中，傳感器輸出信號與電極間所對應的電壓差水平處于均等狀態。

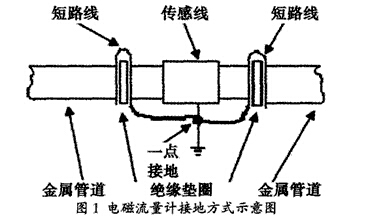

   因此，為了確保流量計的平穩、可靠運行，就需要設置一個零電位的基準點作為參照。在此過沖中，接液處理的核心在于：將管道內部導電液體接地設置為零電位的基準點參照；而同時接地處理的核心則在于：避免電磁流量計在測量流體流速過程中受干擾影響，并對電磁流量計進行合理安全保護。與此同時，接地處理還能夠使靜電感應以電磁感應所可能誘發的噪聲電壓得到有效抑制，剔除對測量數據的干擾。通過對接地電阻水平的控制，使回路雜散電流壓降水平明顯降低，依賴于降低共模干擾電壓的方式，達到鞏固電磁流量計測量準確性的目的。具體接地方式如圖所示。

   *后，在電磁流量計的安裝過沖當中，需要*大限度的擴大安裝區域與磁源或振動源的距離，通過接地連接的方式，提高計量的準確性。當前技術條件支持下，建議控制電磁流量計接地狀態下的電阻值≤100.0Ω單位。特別是針對有防爆要求以及防雷擊要求的電磁流量計而言，接地狀態下的電阻值控制標準應當為≤10.0Ω。
總結
   除選型以及安裝方面的質量控制措施對于提高電磁流量計準確性有重要影響以外，在電磁流量計投入運行后期維護管理工作當中，還需要做好對電磁流量計電極污染的防治工作，及時對污染區域進行清垢處理。還需要定期由專人對接地電阻數值進行測量，以保障電磁流量計能夠在安全范圍內可靠、高效的運行，獲取精確的測量參數。

   除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及強弱磨損性液體的體積流量。采用橡膠為襯里材料，該材料耐磨性好，被**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

電磁流量計的測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為日的工作磁場。
    此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
特點：

壽命長?儀表結構簡單、可靠，無可動部件，工作壽命長。

零壓損，不堵塞?無節流阻流部件，不存在壓力損失和流體堵塞現象。

性能穩定，應用**?無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

精度幾乎不受任何影響?測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

橡膠襯里，多種材質電極?采用橡膠襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

耐磨損?適用于強、弱磨損性的介質。

數據存貯?采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

滿足工況需求?具備一體化和分離型兩種型式。

液晶屏顯示?高清晰度LCD背光顯示。

量程范圍確認：

        一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，*低流速應不小于0.2m/s，*高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
       在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D大小，其值由下式計算：

                                               Q=πD2V/4

                          Q:流量（㎡/h）  D:管道內徑   V：流速（m/h）

      電磁流量計的量程Q應大于預計的*大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

技術參數：

應用：

1.濃酸、堿等強腐蝕性介質

2.衛生類介質

3.水、污水、弱磨損性的泥漿礦漿

4.中性強磨損性的泥漿、礦漿、煤漿

氫氟酸流量計選型：
